（一）滾珠花鍵的特長：


1.大負荷容量——滾珠的滾動溝槽采用精密研磨成型，且采用哥德式40度角接觸，因接觸角大，故承受在徑向和扭矩方向都具有很大的負荷容量。


2.旋轉方向間隙為零——通過采用接觸角為40度的相對2-3條滾珠列，降花鍵軸與軸套結合，并可通過調整預壓方式，是旋轉方向的間隙可為零。


3.高靈敏度——由于鋼球吃點采用特殊設計，除高剛性外，更具有靈敏度，并可降低能量浪費。


4.高剛性——由于接觸角大，故具有高剛性，并可視情況施加恰當?shù)念A(yù)壓，所以可獲得較高的扭矩剛性，力矩剛性。


5.裝配簡單——由于采用特殊設計，即使花鍵套與花鍵軸脫離，滾珠也不會脫落。故裝配，保養，檢查都很容易進行。


（二）花鍵套種類與特長


1.圓筒形滾珠花鍵SLT——外筒外徑是直筒型，傳遞扭矩時將鍵敲入后即可使用，是最小型式。


2.法蘭型滾珠花鍵SLF——利用法蘭通過螺栓將外筒固定在支撐座上，故裝配簡單。最適合用在支撐座上加工鍵槽有變形的危險，或者支承座的寬度比較小的場合。另


3.外，因可往法蘭部敲入定位銷釘，能完全防止配合部分產生的旋轉方向間隙。


（三）花鍵軸的種類和特長


1.精密實心花鍵軸——通過對花鍵軸的滾動溝槽，進行精密研磨，達到高精度，然后與外筒配合


2.特殊花鍵軸——花鍵軸端或者中部的直徑比較大時，通過特殊加工制造花鍵部分


3.中空花鍵軸——需要配管，配線，排氣或者減輕重量的地方可此用中空花鍵軸

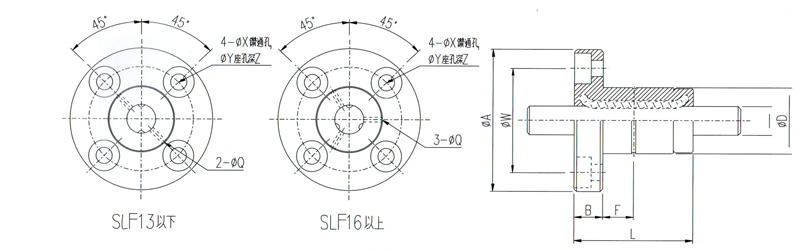

公稱型號
花鍵軸承套尺寸
軸徑
滾珠列
基本額定負荷
基本額定扭矩
容許力矩
重量
D
L
A
B
F
油
W
安裝孔
d
C
C0
CT
CT0
MA1
MA2
花鍵套
花鍵軸
Q
X*Y*Z
h7
Kgf
Kgf
Kgf.m
Kgf.m
Kgf.m
Kgf.m
g
Kg/m
SLF6
14
25
30
8
7.5
1
22
3.4*6.5*4.5
6
2
137
225
0.46
0.76
0.44
3.39
36.7
0.04
SLF8
16
27
32
8
7.5
1.5
24
3.4*6.5*4.5
8
2
137
225
0.6
0.99
0.44
3.39
47
0.39
SLF10
21
33
42
9
10.5
1.5
32
4.5*8*4
10
2
288
397
1.63
2.25
0.95
8.12
100
0.6
SLF13
24
36
44
9
11
1.5
33
4.5*8*4.5
13
2
399
540
2.91
3.94
1.5
11.93
117
1.03
SLF16
31
50
51
10
18
2
40
4.5*8*6
16
3
799
1241
6.36
11.14
5.42
37.25
222
1.55
SLF20
35
56
58
10
18
2
45
5.5*9.5*5.4
20
3
1064
1621
10.54
18.13
8.09
54.06
297
2.43
SLF25
42
71
65
13
26.5
3
52
5.5*9.5*8
25
3
1714
2534
21.33
35.62
15.8
107.1
454
3.8
SLF30
47
80
75
13
30
3
60
6.6*11*8
30
3
2025
3225
29.9
53.77
25.6
151.8
646
5.5
SLF40
64
100
100
18
36
4
82
9*14*12
40
3
4360
5896
86.46
132.04
53.49
352.58
1446
9.73
SLF50
80
125
124
20
46.5
4
102
11*17.5*12
50
3
6006
8209
147.87
228.26
89.96
607.95
2785
15.24

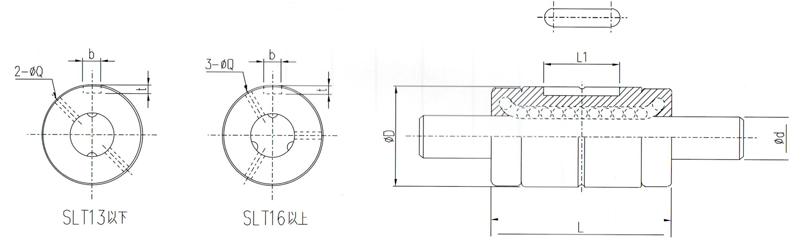

公稱型號
花鍵軸承套尺寸
鍵槽
 　
軸徑
滾珠列
基本額定負荷
基本額定扭矩
容許力矩
重量
D
L
L1
油孔
b
t
d
C
C0
CT
CT0
MA1
MA2
花鍵套
花鍵軸
Q
H8
0.05
h7
Kgf
Kgf
Kgf.m
Kgf.m
Kgf.m
Kgf.m
g
Kg/m
SLT6
14
25
10.5
1
2.5
1.2
6
2
137
225
0.46
0.76
0.44
3.39
14
0.04
SLT8
16
27
10.5
1.5
2.5
1.2
8
2
137
225
0.6
0.99
0.44
3.39
16
0.39
SLT10
21
33
13
1.5
3
1.5
10
2
288
397
1.63
2.25
0.95
8.12
37
0.6
SLT13
24
36
15
1.5
3
1.5
13
2
399
540
2.91
3.94
1.5
11.93
52
1.03
SLT16
31
50
17.5
2
3.5
2
16
3
799
1241
6.36
11.14
5.42
37.25
134
1.55
SLT20
35
56
29
2
4
2.5
20
3
1064
1621
10.54
18.13
8.09
54.06
182
2.43
SLT25
42
71
36
3
4
2.5
25
3
1714
2534
21.33
35.62
15.8
107.1
281
3.8
SLT30
47
80
42
3
4
2.5
30
3
2025
3225
29.9
53.77
25.6
151.8
407
5.5
SLT40
64
100
52
4
6
3.5
40
3
4360
5896
86.46
132.04
53.49
352.58
858
9.73
SLT50
80
125
58
4
8
4
50
3
6006
8209
147.87
228.26
89.96
607.95
1787
15.24

產品訂購型號說明：

SLF030

T3

N

G

S

500

P1

1B2

①

②

③

④

⑤

⑥

⑦

⑧



①：公稱型號（外筒型號）——SLF-法蘭型；SLT-圓筒型


②：珠排數—— T2-兩排；T3-三排


③：法蘭型式—— N-無切邊；S-單切邊；D-雙切邊；無法蘭省略


④：花鍵軸精度——F-普通級；G-精密級；V-最高級


⑤：花鍵軸型式——S-實心花鍵軸；H-空心花鍵軸


⑥：花鍵軸長度


⑦：預壓型式——P0-無預壓；P1-零間隙零預壓；P2-零間隙輕預壓


⑧：一支軸上有外筒的個數（一個時省略）

花鍵預壓的選擇

  使用條件 適用例子
CM 需要高剛性。易產生震動沖擊的地方。用一個花鍵軸套承受力矩的地方。 各種計測器，自動焊接機，自動繪圖機，鏜磨機主軸，形狀測定器，自動包裝機動力計，繞線機
CL 承受懸臂負荷或力矩作用的地方，需要反復精度高的地方，有交變負荷作用的地方 工業用機械人搖臂，各種自動裝卸機械，自動涂裝導向軸，電火花加工機主軸，沖壓式?jīng)_模導向軸，鉆床主軸
普通 想用小的力流暢地進行驅動的地方，扭矩總是一定方向作用的地方 建設車輛的轉向操縱軸，帖焊接機軸，自動盤工具臺分度軸
