線性模組的精度及測量方法 |

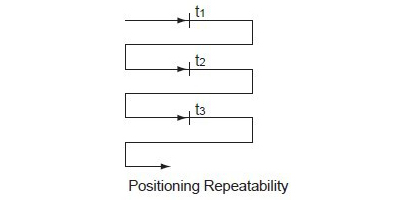

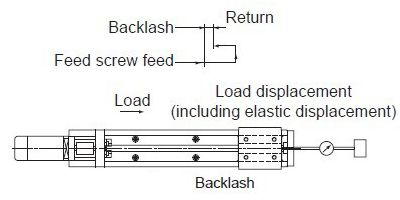

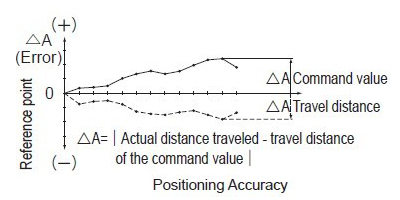

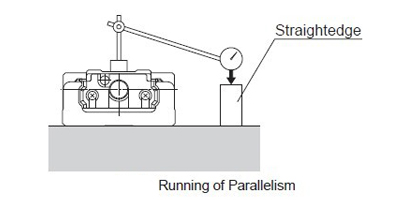

線性模組的精度: ①重復定位精度 對任意一點在相同方向進行7次反復定位,再測出其停止位置,算出表頭讀數最大差值的1/2。作為測試的原則,在移動距離的中央及大致兩端的位置分別進行測試,將測試 數值中的最大值作為測定值,用帶有±的最大差的1/2表示。 ②定位精度: 以最大行程為基準長度,用從基準位置開始實際移動的距離與指令值之間的最大誤差的絕對值來表示。 ③游隙: 對內滑塊給予進給,以滑塊剛剛開始移動時試驗指示器的讀數為基準,從這個狀態開始,不依賴進給裝置,在與內滑塊移動方向相同的方向上(工作臺的進給方向)施加負 荷,之后把測試開始時的基準值與返回時位置之間的差值,當作測定值。測試在運動部分的中央及大致兩端的位置分別進行,把所得到的數值中的最大值當作測定值。 ④運行平行度 在安裝模組的平臺上放置標準尺,用試驗指示器在內滑塊所能移動的范圍內進行測試,移動范圍內讀數的最大差就是測定值。
|
