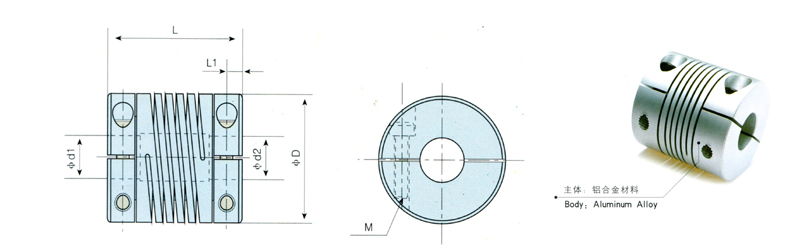

螺旋切槽彈性聯軸器特點：1.一體成型的金屬2.零回轉間隙3.彈性作用補償徑向，角向，軸向偏差4.加緊螺絲固定5.鋁合金和不銹鋼材質
螺旋切槽彈性聯軸器應用：主要應用于編碼器
外形尺寸 |
||||||
型號 |
軸徑 |
∮D |
L |
L1 |
M |
扭緊力矩 |
∮d1∮d2 |
(mm) |
(mm) |
(mm) |
（N.m) |
||
LJ-075 |
3-6.35 |
19.1 |
22.9 |
3.1 |
M2.5 |
1 |
LJ-100 |
5-10.0 |
25.4 |
31.8 |
4.15 |
M3 |
1.5 |
LJ-112 |
6-12.7 |
28.6 |
38.1 |
5 |
M3 |
2 |
LJ-150 |
8-15.0 |
38.1 |
41.3 |
5.9 |
M5 |
4 |
LJ-200 |
12-19.0 |
50.8 |
51 |
6.7 |
M6 |
7.5 |
技術參數 |
|||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
徑向偏差 |
角向偏差 |
軸向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(mm) |
(℃） |
（mm) |
(g) |
|
LJ-075 |
0.5 |
1 |
8000 |
9.0X10-7 |
110 |
0.1 |
2 |
±0.15 |
14 |
LJ-100 |
1.4 |
2.8 |
6000 |
2.6X10-6 |
170 |
0.1 |
2 |
±0.15 |
34 |
LJ-112 |
1.6 |
3.2 |
5000 |
8.9X10-6 |
260 |
0.1 |
2 |
±0.15 |
48 |
LJ-150 |
4.2 |
8.4 |
4500 |
3.2X10-5 |
330 |
0.1 |
2 |
±0.15 |
96 |
LJ-200 |
9.0 |
18 |
4500 |
9.8X10-5 |
560 |
0.1 |
2 |
±0.15 |
140 |
螺旋切槽彈性聯軸器特點：1.一體成型的金屬2.零回轉間隙3.彈性作用補償徑向，角向，軸向偏差4.高彈性角向誤差補償大5.定位螺絲固定6.鋁合金和不銹鋼材質
應用：主要應用于編碼器
外形尺寸 |
||||||
型號 |
軸徑 |
∮D |
L |
L1 |
M |
扭緊力矩 |
∮d1∮d2 |
(mm) |
(mm) |
(mm) |
（N.m) |
||
LD-075 |
3-6.35 |
19.1 |
22.9 |
3.1 |
M2.5 |
1 |
LD-100 |
5-10.0 |
25.4 |
31.8 |
4.15 |
M3 |
1.5 |
LD-112 |
6-12.7 |
28.6 |
38.1 |
5 |
M3 |
2 |
LD-150 |
8-15.0 |
38.1 |
41.3 |
5.9 |
M5 |
4 |
LD-200 |
12-19.0 |
50.8 |
51 |
6.7 |
M6 |
7.5 |
技術參數 |
|||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
徑向偏差 |
角向偏差 |
軸向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(mm) |
(℃） |
（mm) |
(g) |
|
LJ-075 |
0.5 |
1 |
8000 |
9.0X10-7 |
110 |
0.1 |
2 |
±0.15 |
14 |
LJ-100 |
1.4 |
2.8 |
6000 |
2.6X10-6 |
170 |
0.1 |
2 |
±0.15 |
34 |
LJ-112 |
1.6 |
3.2 |
5000 |
8.9X10-6 |
260 |
0.1 |
2 |
±0.15 |
48 |
LJ-150 |
4.2 |
8.4 |
4500 |
3.2X10-5 |
330 |
0.1 |
2 |
±0.15 |
96 |
LJ-200 |
9.0 |
18 |
4500 |
9.8X10-5 |
560 |
0.1 |
2 |
±0.15 |
140 |

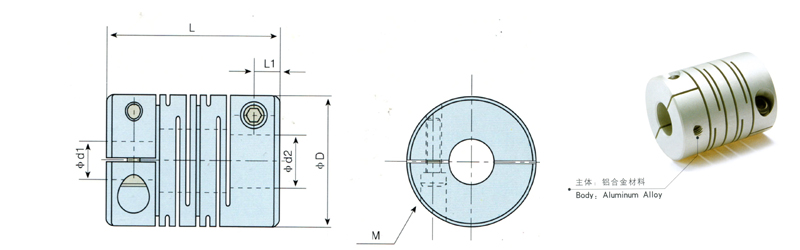

切槽平行線式聯軸器特點：1.一體成型的金屬2.零回轉間隙3.彈性作用補償徑向，角向，軸向偏差4.順時針與逆時針回轉特性相同5.加緊螺絲固定6.鋁合金和不銹鋼材質
切槽平行線式聯軸器特點：主要應用于編碼器
外形尺寸 |
||||||
型號 |
軸徑 |
∮D |
L |
L1 |
M |
扭緊力矩 |
∮d1∮d2 |
(mm) |
(mm) |
(mm) |
（N.m) |
||
PJ-075 |
3-6.35 |
19.1 |
22.9 |
3.1 |
M2.5 |
1 |
PJ-100 |
5 6 6.35 8 10 |
25.4 |
31.8 |
4.15 |
M3 |
1.5 |
PJ-112 |
6 6.35 8 10 12.7 |
28.6 |
38.1 |
5 |
M3 |
2 |
PJ-150 |
8 10 12 12.7 14 15 |
38.1 |
41.3 |
5.9 |
M5 |
4 |
PJ-200 |
12 12.7 14 15 16 18 19 |
50.8 |
51 |
6.7 |
M6 |
7.5 |
技術參數 |
|||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
徑向偏差 |
角向偏差 |
軸向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(mm) |
(℃） |
（mm) |
(g) |
|
PJ-075 |
0.5 |
1 |
8000 |
9.0X10-7 |
110 |
0.1 |
1.5 |
±0.15 |
14 |
PJ-100 |
1.4 |
2.8 |
6000 |
2.5X10-6 |
170 |
0.1 |
1.5 |
±0.15 |
32 |
PJ-112 |
1.6 |
3.2 |
5000 |
8.8X10-6 |
260 |
0.1 |
1.5 |
±0.15 |
46 |
PJ-150 |
4.2 |
8.4 |
4500 |
3.0X10-5 |
330 |
0.1 |
1.5 |
±0.15 |
92 |
PJ-200 |
9.0 |
18 |
4500 |
9.6X10-5 |
560 |
0.1 |
1.5 |
±0.15 |
136 |

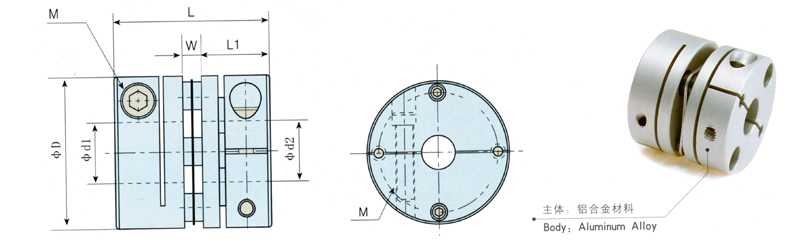

膜片彈性聯軸器特點：1.高扭矩剛性和高靈敏度2.零回轉間隙3.不銹鋼膜片補償角向，軸向偏差4.順時針與逆時針回轉特性相同5.加緊螺絲固定
膜片彈性聯軸器應用：伺服電機；步進電機；精密電機；高精度編碼器；測力機驅動器；高速，高精密位置控制系統；離心機；復印機；音響機械
外形尺寸 |
||||||||
型號 |
軸徑 |
∮D |
L |
W |
L1 |
M |
扭緊力矩 |
|
∮d1∮d2 |
(mm) |
(mm) |
(mm) |
(mm) |
（N.m) |
|||
DM-019 |
3-8.0 |
19 |
20 |
1.2 |
9.4 |
M2.5 |
1 |
|
DM-026 |
5-10.0 |
26 |
25.5 |
2.5 |
11.5 |
M3 |
1.5 |
|
DM-034 |
8-14.0 |
34 |
31.3 |
3.1 |
14.1 |
M4 |
1.5 |
|
DM-039 |
10-16.0 |
39 |
34.1 |
4.1 |
15 |
M4 |
2.5 |
|
DM-044 |
11-19.0 |
44 |
34.5 |
4.5 |
15 |
M4 |
2.5 |
|
DM-056 |
14-24 |
56 |
45 |
5 |
20 |
M5 |
7 |
|
DM-068 |
19-35 |
68 |
54 |
6 |
24 |
M6 |
12 |
|
DM-082 |
24-40 |
82 |
68 |
8 |
30 |
M8 |
16 |
|
DM-094 |
25-40 |
94 |
68 |
8 |
30 |
M8 |
28 |
|
DM-104 |
30-45 |
104 |
70 |
10 |
30 |
M8 |
28 |
|
技術參數 |
||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
角向偏差 |
軸向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(℃） |
（mm) |
(g) |
|
DM-019 |
1 |
2 |
10000 |
0.65X10-6 |
200 |
1 |
±0.2 |
12 |
DM-026 |
1.4 |
2.8 |
10000 |
1.8X10-6 |
690 |
1 |
±0.2 |
24 |
DM-034 |
2.8 |
5.6 |
10000 |
7.2X10-6 |
1650 |
1 |
±0.2 |
46 |
DM-039 |
5.8 |
11.6 |
10000 |
1.8X10-5 |
2500 |
1 |
±0.2 |
78 |
DM-044 |
8.7 |
17.4 |
10000 |
2.5X10-5 |
2900 |
1 |
±0.2 |
96 |
DM-056 |
25.0 |
50 |
10000 |
1.0X10-4 |
8400 |
1 |
±0.2 |
206 |
DM-068 |
55.0 |
110 |
10000 |
1.9X10-4 |
11500 |
1 |
±0.2 |
366 |
DM-082 |
80.0 |
160 |
10000 |
7.0X10-4 |
14550 |
1 |
±0.2 |
710 |
DM-094 |
185.0 |
370 |
10000 |
1.23X10-3 |
16900 |
1 |
±0.2 |
960 |
DM-104 |
255.0 |
510 |
10000 |
1.86X10-3 |
25100 |
1 |
±0.2 |
1190 |

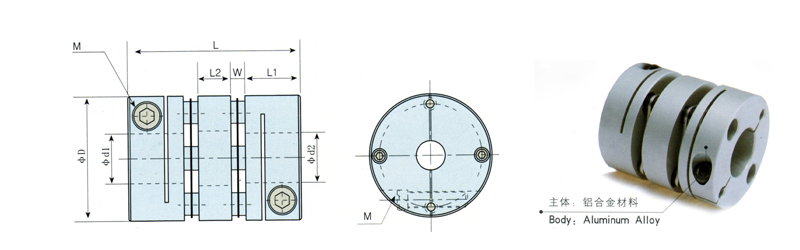

雙膜片聯軸器特點：1.高扭矩剛性和高靈敏度2.零回轉間隙3.不銹鋼膜片補償角向，軸向偏差4.順時針與逆時針回轉特性相同5.加緊螺絲固定
雙膜片聯軸器應用：伺服電機；步進電機；精密電機；高精度編碼器；測力機驅動器；高速，高精密位置控制系統；離心機；復印機；音響機械
外形尺寸 |
||||||||
型號 |
軸徑 |
∮D |
L |
W |
L1 |
L2 |
M |
扭緊力矩 |
∮d1∮d2 |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
（N.m) |
||
SM-019 |
3-8 |
19 |
27 |
1.2 |
9.4 |
5.8 |
M2.5 |
1 |
SM-026 |
5-10 |
26 |
35 |
2.5 |
11.5 |
7 |
M3 |
1.5 |
SM-034 |
8-14 |
34 |
45 |
3.1 |
14.1 |
10.6 |
M4 |
1.5 |
SM-039 |
10-16 |
39 |
49 |
4.1 |
15 |
10.8 |
M4 |
2.5 |
SM-044 |
11-19 |
44 |
50 |
4.5 |
15 |
11 |
M4 |
2.5 |
SM-056 |
14-24 |
56 |
63 |
5 |
20 |
13 |
M5 |
7 |
SM-068 |
19-35 |
68 |
74 |
6 |
24 |
14 |
M6 |
12 |
SM-082 |
24-40 |
82 |
98 |
8 |
30 |
22 |
M8 |
16 |
SM-094 |
25-40 |
94 |
98 |
8 |
30 |
22 |
M8 |
28 |
SM-104 |
30-45 |
104 |
102 |
10 |
30 |
22 |
M8 |
28 |
技術參數 |
||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
角向偏差 |
軸向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(℃） |
（mm) |
(g) |
|
SM-019 |
1 |
2 |
10000 |
0.9X10-6 |
170 |
1.5 |
±0.4 |
16 |
SM-026 |
1.4 |
2.8 |
10000 |
3.3X10-6 |
950 |
1.5 |
±0.4 |
34 |
SM-034 |
2.8 |
5.6 |
10000 |
8.9X10-6 |
1960 |
1.5 |
±0.4 |
70 |
SM-039 |
5.8 |
11.6 |
10000 |
2.4X10-5 |
4500 |
1.5 |
±0.4 |
118 |
SM-044 |
8.7 |
17.4 |
10000 |
3.2X10-5 |
5100 |
1.5 |
±0.4 |
142 |
SM-056 |
25.0 |
50 |
10000 |
1.1X10-4 |
10500 |
1.5 |
±0.4 |
296 |
SM-068 |
55.0 |
110 |
10000 |
2.8X10-4 |
18500 |
1.5 |
±0.4 |
544 |
SM-082 |
80.0 |
160 |
10000 |
1.0X10-3 |
21800 |
1.5 |
±0.4 |
1020 |
SM-094 |
185.0 |
370 |
10000 |
1.76X10-3 |
84500 |
1.5 |
±0.4 |
1210 |
SM-104 |
255.0 |
510 |
10000 |
1.86X10-3 |
125500 |
1.5 |
±0.4 |
1460 |

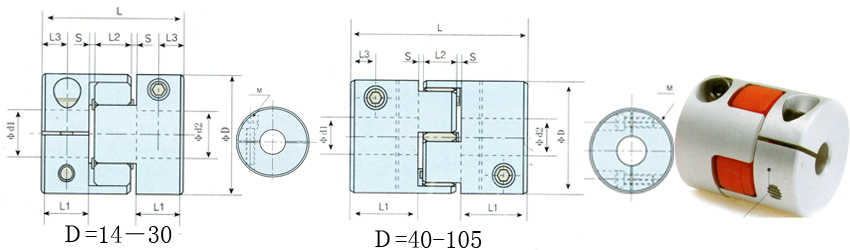

梅花聯軸器特點：1.可吸收震動，補償徑向，角向，軸向偏差2.順時針與逆時針回轉特性相同3.抗油與電氣絕緣4.加緊螺絲固定
梅花聯軸器應用：電動機；位置控制-定位；機器人系統；鉆孔機及研磨機的串行系統；加工中心；醫療機械；伺服馬達；減速機；X-Y及X-Y-Z軸驅動
外形尺寸 |
|||||||||
型號 |
軸徑 |
∮D |
L |
L1 |
L2 |
S |
L3 |
M |
扭緊力矩 |
∮d1∮d2 |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
（N.m) |
||
MJ-14 |
2-7.0 |
14 |
22 |
7 |
6 |
1 |
3.5 |
M3 |
1 |
MJ-20 |
4-10.0 |
20 |
30 |
10 |
8 |
1 |
5 |
M4 |
1.3 |
MJ-25 |
4-12.0 |
25 |
34 |
11 |
10 |
1 |
5 |
M4 |
1.5 |
MJ-30 |
8-16.0 |
30 |
35 |
11 |
10 |
1.5 |
5 |
M4 |
1.7 |
MJ-40 |
14-24 |
40 |
66 |
25 |
12 |
2 |
10 |
M5 |
4 |
MJ-55 |
14-28 |
55 |
78 |
30 |
14 |
2 |
10 |
M5 |
4 |
MJ-65 |
19-38 |
65 |
90 |
35 |
15 |
2.5 |
15 |
M8 |
15 |
MJ-80 |
24-45 |
80 |
114 |
45 |
18 |
3 |
15 |
M8 |
15 |
MJ-95 |
30-55 |
95 |
126 |
50 |
20 |
3 |
20 |
M8 |
15 |
MJ-100 |
35-60 |
105 |
140 |
56 |
21 |
3.5 |
20 |
M8 |
15 |
技術參數 |
|||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
徑向偏差 |
角向偏差 |
軸向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(mm) |
(℃） |
（mm) |
(g) |
|
MJ-14 |
1.1 |
2.2 |
19000 |
5.9X10-4 |
46 |
0.02 |
1 |
0.6 |
26 |
MJ-20 |
2.8 |
5.6 |
17000 |
6.7X10-4 |
55 |
0.02 |
1 |
0.6 |
37 |
MJ-25 |
6 |
12 |
16000 |
7.6X10-4 |
63 |
0.02 |
1 |
0.6 |
42 |
MJ-30 |
6.5 |
13 |
15000 |
8.5X10-4 |
72 |
0.02 |
1 |
0.6 |
46 |
MJ-40 |
32.0 |
64 |
13000 |
1.1X10-3 |
550 |
0.02 |
1 |
0.8 |
148 |
MJ-55 |
46 |
92 |
10500 |
4.4X10-3 |
1500 |
0.02 |
1 |
0.8 |
350 |
MJ-65 |
109 |
218 |
8300 |
9.0X10-3 |
2800 |
0.02 |
1 |
0.8 |
572 |
MJ-80 |
135 |
270 |
7000 |
1.8X10-2 |
3500 |
0.02 |
1 |
1 |
950 |
MJ-95 |
260 |
520 |
6000 |
2X10-2 |
4600 |
0.02 |
1 |
1 |
1800 |
MJ-100 |
430 |
860 |
5500 |
3.2X10-2 |
5800 |
0.02 |
1 |
1 |
2400 |

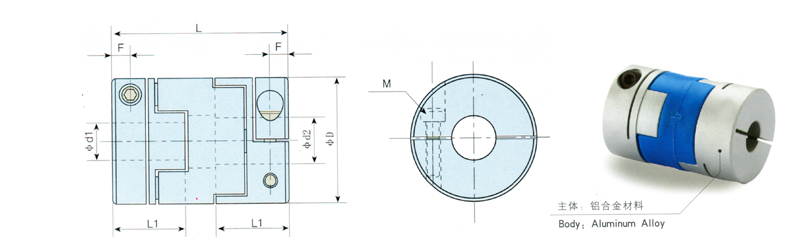

十字滑塊聯軸器特點：1.高扭轉剛性和靈敏度2.容許大的徑向，角向偏差3.零回轉間隙4.抗油腐蝕與電氣絕緣5.加緊螺絲固定
十字滑塊聯軸器應用：交流電機，伺服電機，發電機轉速計，小型發動機，光學系統，編碼器，小型水泵，縱橫移動載物臺，空調設備，環境設備，
外形尺寸 |
|||||||
型號 |
軸徑 |
∮D |
L |
F |
L1 |
M |
扭緊力矩 |
∮d1∮d2 |
（N.m) |
||||||
SJ-16 |
4-6.0 |
16 |
30 |
3 |
13 |
M2.5 |
0.7 |
SJ-20 |
6-8.0 |
20 |
33 |
3 |
14 |
M2.5 |
1.7 |
SJ-25 |
6-10.0 |
25 |
39 |
3.8 |
17 |
M3 |
4 |
SJ-32 |
8-14.0 |
32 |
45 |
4.5 |
19 |
M4 |
7 |
SJ-40 |
12-16.0 |
40 |
50 |
7 |
23 |
M5 |
7 |
SJ-50 |
14-20 |
50 |
58 |
8 |
27 |
M6 |
15 |
SJ-63 |
16-25 |
63 |
71 |
10 |
33 |
M8 |
30 |
技術參數 |
||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
徑向偏差 |
角向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(mm) |
(℃） |
(g) |
|
SJ-16 |
0.7 |
1.4 |
9000 |
5X10-7 |
29 |
1 |
3 |
12 |
SJ-20 |
1.6 |
3.2 |
7400 |
1.4X10-7 |
58 |
1.4 |
3 |
20 |
SJ-25 |
3 |
6 |
5800 |
4.1X10-6 |
125 |
1.9 |
3 |
36 |
SJ-32 |
5.5 |
11 |
4700 |
1.2X10-5 |
260 |
2.4 |
3 |
66 |
SJ-40 |
9.0 |
18 |
3600 |
3.8X10-5 |
505 |
2.8 |
3 |
114 |
SJ-50 |
19 |
38 |
3000 |
1X10-4 |
780 |
3.3 |
3 |
206 |
SJ-63 |
33 |
66 |
2400 |
3.5X10-4 |
1200 |
3.8 |
3 |
454 |

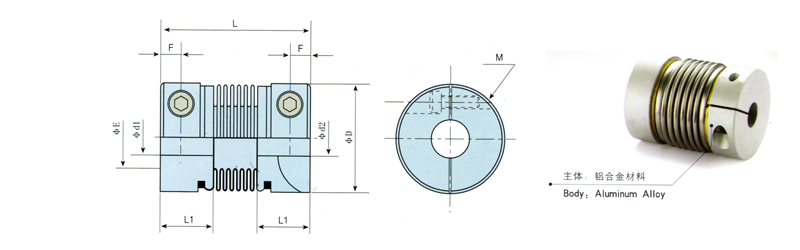

波紋管彈性聯軸器特點：1.高扭轉剛性和靈敏度2.零回轉間隙3.波紋管結構補償徑向，角向，軸向偏差4.順時針與逆時針回轉特性相同5.加緊螺絲固定
波紋管彈性聯軸器應用：角向，軸向偏差大的場合
外形尺寸 |
||||||||
型號 |
軸徑 |
∮D |
L |
L1 |
F |
E |
M |
扭緊力矩 |
∮d1∮d2 |
（N.m) |
|||||||
BJ-16 |
4-8.0 |
16 |
30 |
10.5 |
4 |
9.5 |
M3 |
0.7 |
BJ-20 |
6.0-12 |
20 |
33 |
10.5 |
4 |
12.5 |
M3 |
0.7 |
BJ-25 |
6.0-12 |
25 |
38 |
12.5 |
5 |
15 |
M4 |
1.7 |
BJ-32 |
8.0-14 |
32 |
43 |
14 |
6 |
21 |
M4 |
1.7 |
BJ-32L |
8.0-14 |
32 |
54 |
14 |
6 |
21 |
M4 |
1.7 |
BJ-40 |
10.0-16 |
40 |
62 |
21.5 |
6.5 |
27 |
M5 |
4 |
BJ-55 |
12-19.0 |
55 |
72 |
23 |
7 |
40 |
M6 |
8 |
BJ-65 |
18-38 |
65 |
81 |
25.5 |
9 |
45 |
M8 |
15 |
BJ-82 |
20-42 |
82 |
103 |
34.5 |
11 |
5.6 |
M10 |
28 |
技術參數 |
|||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
徑向偏差 |
角向偏差 |
軸向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(mm) |
(℃） |
(mm) |
(g) |
|
BJ-16 |
0.8 |
1.6 |
18000 |
3.4X10-7 |
100 |
0.1 |
1.5 |
+0.3,-1 | 8 |
BJ-20 |
1.5 |
3 |
13000 |
8.9X10-7 |
160 |
0.1 |
1.5 |
+0.3,-1 | 14 |
BJ-25 |
2 |
4 |
11000 |
2.8X10-6 |
220 |
0.15 |
2 |
+0.5,-1.3 | 32 |
BJ-32 |
2.5 |
5 |
10000 |
8.8X10-6 |
310 |
0.2 |
2 |
+0.5,-1.3 | 52 |
BJ-32L |
2.5 |
5 |
10000 |
8.9X10-6 |
310 |
0.2 |
2 |
+0.5,-1.3 | 58 |
BJ-40 |
10.0 |
20 |
8000 |
1.5X10-5 |
520 |
0.2 |
2 |
+0.7,-1.5 | 98 |
BJ-55 |
25 |
50 |
6000 |
2.3X10-5 |
850 |
0.2 |
2 |
+0.7,-1.5 | 200 |
BJ-65 |
60 |
120 |
4500 |
2.8X10-5 |
960 |
0.2 |
2 |
+0.7,-1.5 | 350 |
BJ-82 |
80 |
160 |
4000 |
6X10-5 |
1290 |
0.2 |
2 |
+0.7,-1.5 | 750 |

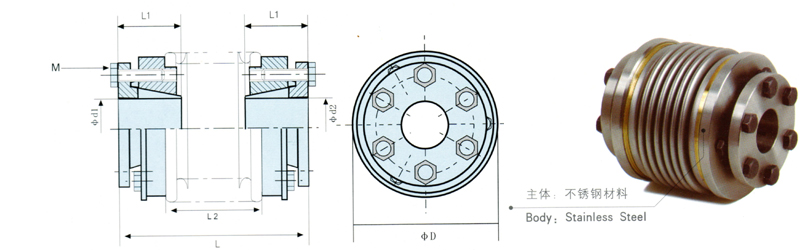

漲緊套波紋管聯軸器特點：1.漲進套聯接2.拆裝方便3.零回轉間隙4.波紋管補償徑向，角向，軸向偏差5.順時針與逆時針回轉特性相同6.波紋管為不銹鋼材料
外形尺寸 |
|||||||
型號 |
軸徑 |
∮D |
L |
L1 |
L2 |
M |
扭緊力矩 |
∮d1∮d2 |
（N.m) |
||||||
BZ-40 |
10.0-16 |
40 |
55 |
19 |
24 |
M4 |
3 |
BZ-55 |
11.0-20 |
55 |
65 |
22 |
31 |
M4 |
6 |
BZ-65 |
14-28 |
65 |
76 |
27 |
37 |
M5 |
8 |
BZ-82 |
19-38 |
82 |
88 |
32 |
41 |
M5 |
10 |
技術參數 |
|||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
徑向偏差 |
角向偏差 |
軸向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(mm) |
(℃） |
(mm) |
(g) |
|
BZ-40 |
13 |
26 |
8000 |
9X10-5 |
1.5X104 |
0.15 |
2 |
1.00 |
210 |
BZ-55 |
28 |
56 |
6000 |
2.9X10-4 |
3.5X104 |
0.2 |
2 |
1.5 |
400 |
BZ-65 |
56 |
112 |
5000 |
4.6X10-4 |
6.8X104 |
0.25 |
2 |
1.5 |
790 |
BZ-82 |
120 |
240 |
4500 |
1.1X10-3 |
1.2X105 |
0.28 |
2 |
1.5 |
1210 |
