膜片聯軸器實現了理想的伺服系統。
新開發的膜片聯軸器是通過各種模擬實驗研制的最佳設計，極大化了膜片的流動面積；通過增加支持孔數來分散螺栓周?chē)械牧α亢痛_保不銹鋼膜片的柔軟軟性，從而完
美實現了伺服系統。

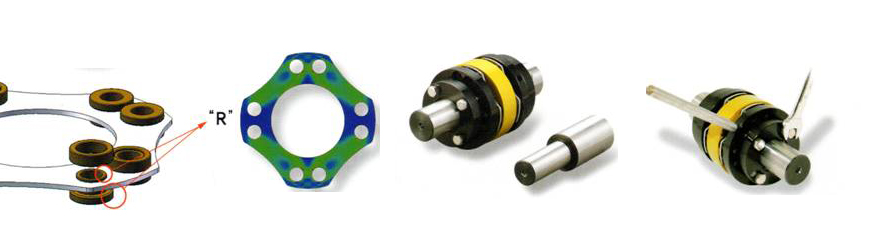

把膜盤組裝成與襯套連結的組件，并且為了延長膜盤的使用壽命對每一個元件都給予了細心的打理。
襯套的外徑大于膜片孔徑，邊角是R形狀，從而確保了偏心，偏角，軸向偏差時發生彎曲的耐久性，以及把多張不銹鋼片與襯套進行高精度的組合，在發生各種荷重時都能有
效防止和保護膜盤的變形。
提供完美組裝的產品。
膜片聯軸器在經過每個工序時都測定并調整了同心度，因此產品的兩側孔同心度是完美一致的組裝狀態。
錐形鎖緊型聯軸器和軸連結固定螺栓吋，為防止一起轉動和便于安裝，在聯軸器外徑上加有圓孔。

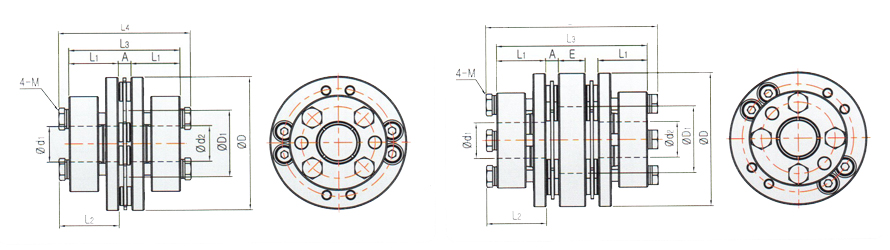

產品型號 |
DS56 |
DW56 |
DS66 |
DW66 |
DS88 |
DW88 |
|
ΦD |
56 |
56 |
66 |
66 |
88 |
88 |
|
Φd1．d2 |
1O—25 |
1O一25 |
15—32 |
15—32 |
20—45 |
20—45 |
L1 |
20 |
20 |
25 |
25 |
30 |
30 |
L2 |
25 |
25 |
30.5 |
30.5 |
35.5 |
35.5 |
A |
5.2 |
5,2 |
7,5 |
7.5 |
9.6 |
96 |
L3 |
45.2 |
61.4 |
57.5 |
81 |
69.5 |
99.2 |
L4 |
55 |
71 |
68.5 |
92 |
80 |
110 |
|
ΦD 1 |
28 |
28 |
33 |
33 |
45 |
45 |
E |
11 |
16 |
20 |
|||
M |
M5 |
M5 |
M6 |
M6 |
M6 |
M6 |
扳手扭矩N．m) |
8 |
8 |
13 |
13 |
13 |
13 |
額定扭矩(N．m) |
30 |
30 |
60 |
60 |
120 |
120 |
最大扭矩(N．M) |
60 |
60 |
120 |
120 |
200 |
200 |
最高轉速(r／rain) |
7700 |
7700 |
7000 |
7000 |
6000 |
6000 |
慣性力矩(Kg．㎡) |
3.6×10-5 |
5.4×10-5 |
8.6x10-5 |
1.2×10-4 |
3.2x10-4 |
4.6x10-4 |
扭轉剛性(N.m／rad) |
1.4x104 |
1.7x104 |
6.5x104 |
3.3x104 |
2.0x105 |
1.0x105 |
重量 |
190 |
280 |
320 |
460 |
670 |
970 |
容許偏角(。) |
0.7 |
1 |
0.7 |
1 |
0.7 |
1 |
容許偏心(±m(xù)m) |
0 |
0.3 |
0 |
0.3 |
0 |
0.3 |
容許軸向移動(±m(xù)m) |
0.2 |
0.3 |
0.2 |
0.3 |
0.2 |
0.3 |
使用時的注意事項：
①?gòu)椥月?lián)軸器能夠容許錯位并傳遞旋轉角、扭矩，但是錯位值如果超出了容許值，可能會產生振動或?qū)е聣勖募彼倏s短；因此，要確保調整對齊。
②軸心的錯位有偏心(兩軸心的平行誤差)，偏角(兩軸心的角度誤差)，軸向偏差(軸的軸方向移動)。請確認軸的對齊調整值在本產品型號規格表中記載的容許值以內。
③本型號規格表中所列的偏差容許值范圍，是指偏心，偏角，軸向偏差中只有單一偏差存在的情況，當復合發生2種以上偏差時，容許值應為規格表中各偏差的1／2。
④為了延長壽命，偏差應調整在容許值的1／3以下，此為適當值
