滾珠絲杠支撐座是保證滾珠絲杠在傳達直線運動時維持精密旋轉而設計的組件
絲杠支撐特點：
1.設計和安裝簡單化——滾珠絲杠支撐座的軸承處于最佳的預壓狀態，不需要進行單獨的安裝，所以提高了安裝精度的穩定性。
2.高精密性——由于采用精密的徑向止推軸承正面組合結構（DF)組裝而成，此結構考慮了吸收旋轉軸中心與導軌之間的平行誤差，從而最小化組裝誤差，確保旋轉軸精度
3.壽命長——由于內置了油封，能夠防止灰塵和異物混入，在提高精密度的同時，又通過對油封和旋轉軸公差的最小化控制，有效抑制潤滑脂的流出從而延長了產品的使用壽命。

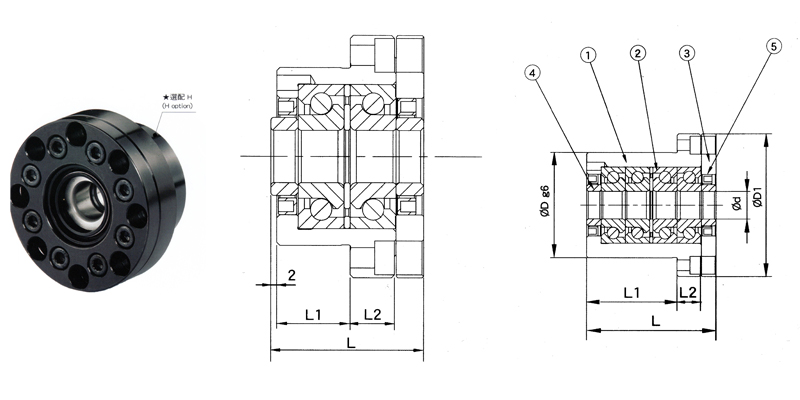

絲杠支撐結構：

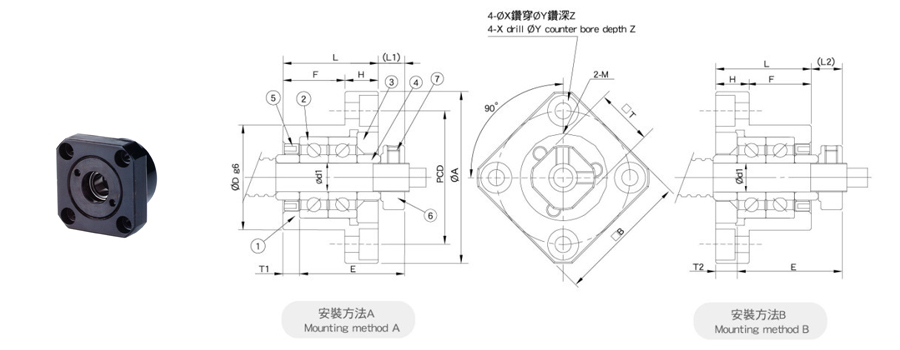

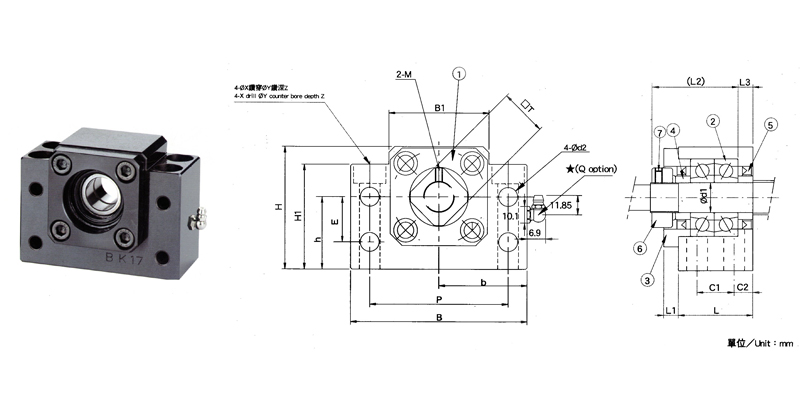

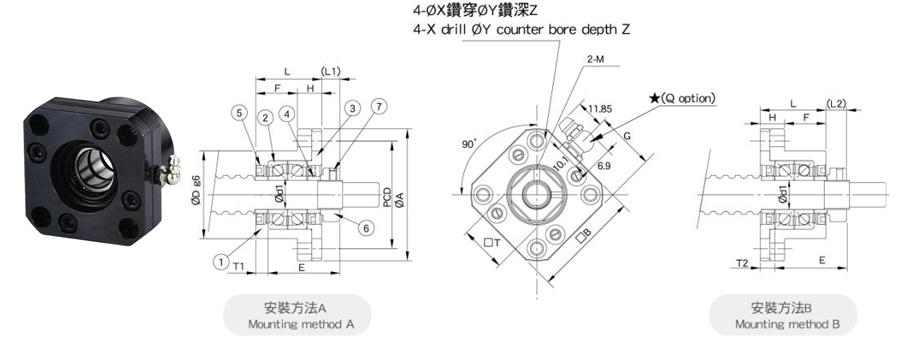

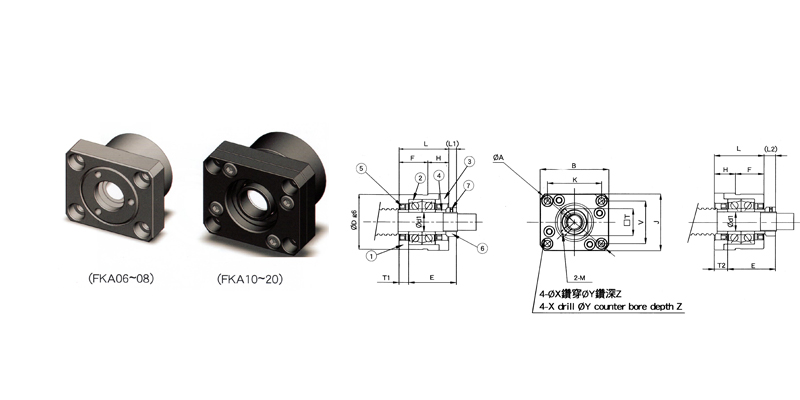

固定側是由適合旋轉軸動態特性的高剛性，低扭矩的徑向止推軸承正面組合（DF)結構組裝而成，通過精密的預壓調整獲得高精度的旋轉性能。

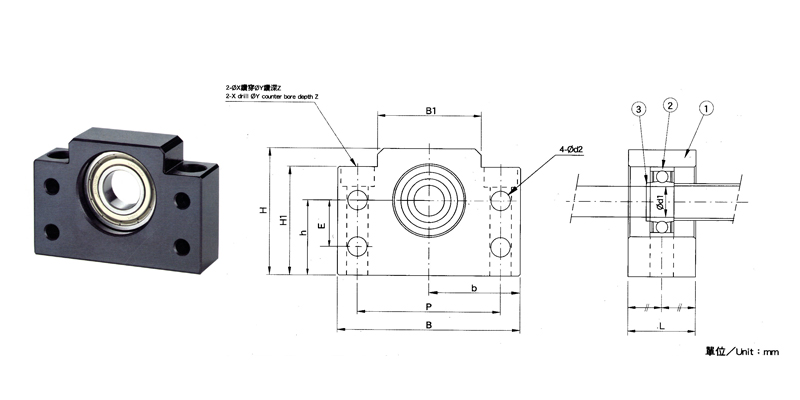

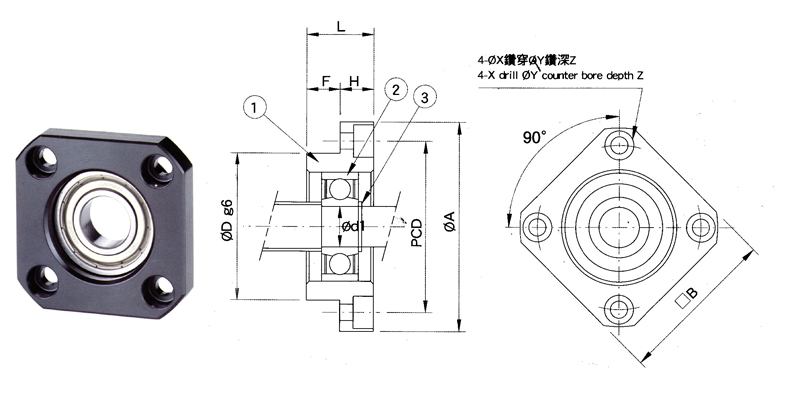

支撐側是用了深溝槽軸承，支座里密封了適當量的潤滑脂，并裝上了油封能有效抑制潤滑脂的泄漏，防止灰塵和異物的混入，從而延長使用壽命。
天津絲杠支撐座的分類：

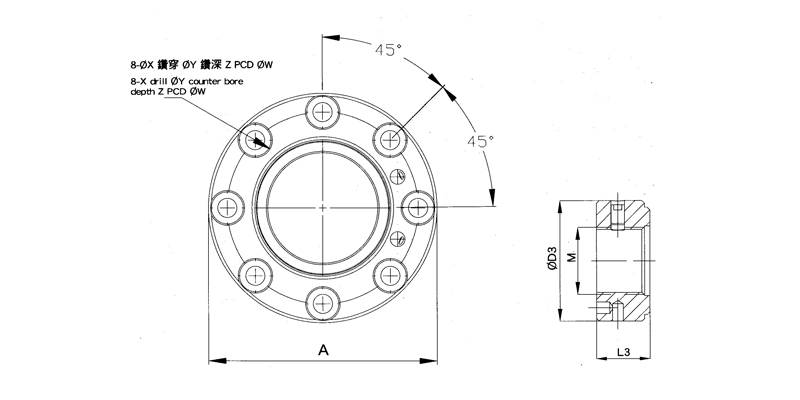

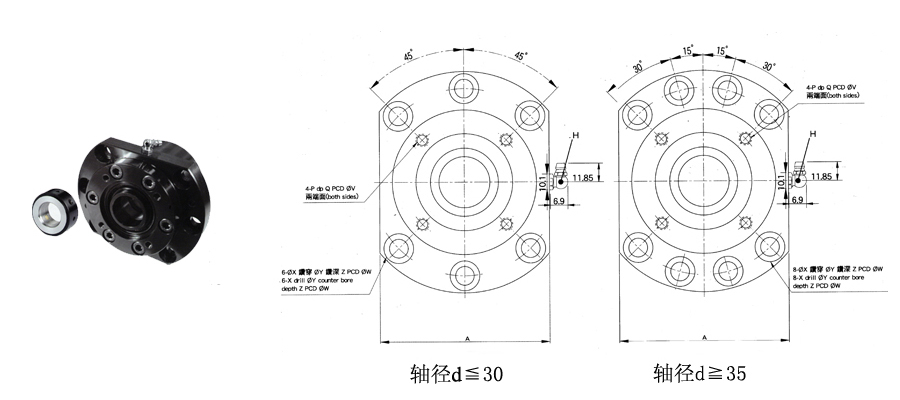

絲杠支撐座分為固定在底座上的方形的和插入到孔里固定的圓形的兩種，可根據設計和使用條件進行選擇。根據動力傳達軸的位置決定選用固定側和支持側。
滾珠絲杠支撐座的安裝順序：
1.把固定側支座組裝到滾珠絲杠上——支座已經調好預壓，不要分解。滾珠絲杠推入支撐座時，應注意油封的氈圈部分不要被折疊
2.滾珠絲杠插入到支座后放入軸環，并調整鎖緊螺母然后把定位銷放入鎖緊螺母中鎖緊
3.安裝螺母座
4.支撐側支座安裝到滾珠絲杠上，固定卡環后組裝到支座上。
|
