絲杠支撐——固定端支撐——WBK高負荷支撐座

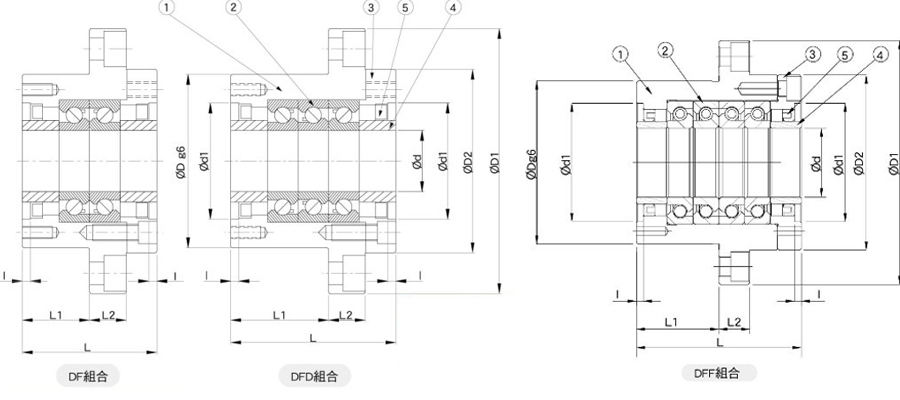

備注說明1.軸承座本體 2.軸承 3壓板 4.間隔圈 5.軸封 6.鎖緊螺母 7內六角止付螺絲
型號
支撐座尺寸 Dimensions of support unit
Model No.
d
D
D1
D2
L
L1
L2
A
W
X
Y
Z
d1
l
V
P
Q
H
WBK17DF
17
70
106
72
60
32
15
80
88
9
14
8.5
45
3
58
M5
10
M6
WBK20DF
20
70
106
72
60
32
15
80
88
9
14
8.5
45
3
58
M5
10
M6
WBK25DF
25
85
130
90
66
33
18
100
110
11
17
11
57
4
70
M6
12
M6
WBK25DFD
81
48
WBK25DFF
96
48
WBK30DF
30
85
130
90
66
33
18
100
110
11
17
11
57
4
70
M6
12
M6
WBK30DFD
81
48
WBK30DFF
96
48
WBK35DF
35
95
142
102
66
33
18
106
121
11
17
11
69
4
80
M6
12
M6
WBK35DFD
81
48
WBK35DFF
96
48
WBK40DF
40
95
142
102
66
33
18
106
121
11
17
11
69
4
80
M6
12
M6
WBK40DFD
81
48
WBK40DFF
96
48

適用于滾珠絲杠的水平或垂直使用時的固定端支撐

注意事項:

1.需要調整高度時請使用正確尺寸的墊片

2.支座已調整好預壓,請不要分解。

3.絲杠支撐座里密封了適當量的潤滑脂,第一次使用時無需注油。

4.滾珠絲杠組裝后請鎖緊螺母。
