拖鏈
常用公式：
拖鏈使用長度=πR+0.5R+(行程/2）
拖鏈彎曲后的總高=2R+外高

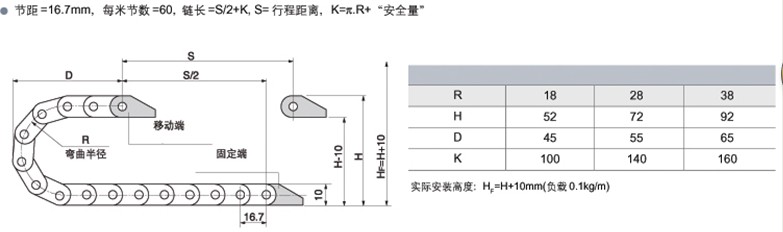

微型7系列-不可打開型

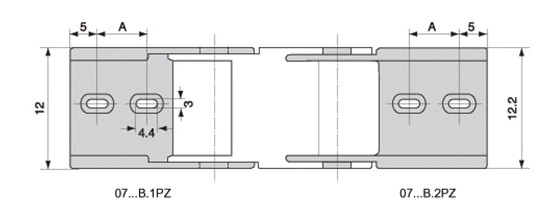

接頭尺寸：
內高 |
內寬 |
外高 |
外寬 |
彎曲半徑(R) |
打開方式 |
對應接頭孔距 |
7 |
7 |
10 |
12.5 |
18,28,38 |
不開打開型 |
A=8 |

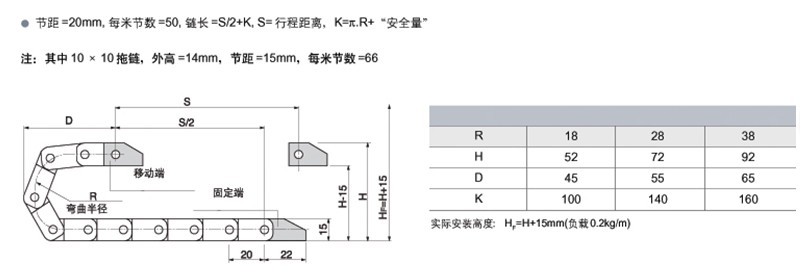

微型10系列

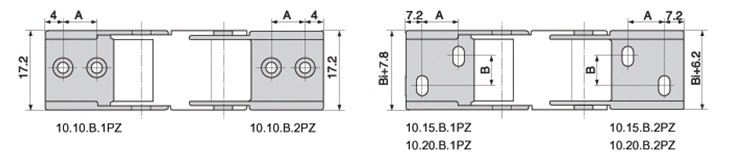

接頭尺寸：
內高 |
內寬 |
外高 |
外寬 |
彎曲半徑（R) |
打開方式 |
對應機頭孔距 |
10 |
6 |
13.5 |
13.5 |
18,28,38 |
方便型 |
A=8 |
10 |
10 |
15 |
16 |
方便型 |
A=8 |
|
10 |
10 |
14 |
17.5 |
不可打開型 |
A=8 |
|
10 |
15 |
15.5 |
23 |
不可打開型 |
A=10 |
|
10 |
20 |
15.5 |
28.5 |
不可打開型 |
A=10 B=5 |

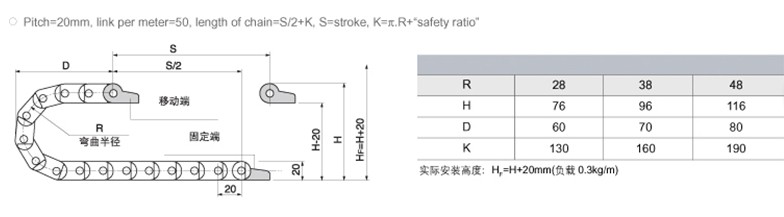

15系列：

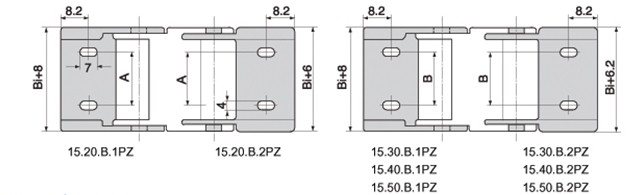

接頭尺寸
內高 |
內寬 |
外高 |
外寬 |
彎曲半徑（R) |
打開方式 |
對應機頭孔距 |
15 |
20 |
20 |
28.2 |
28,38,48 |
不可打開型 |
A=11 |
15 |
30 |
20 |
38.2 |
A=14 |
||
15 |
40 |
20 |
48.2 |
B=20 |
||
15 |
50 |
20 |
58.2 |
B=20 |
15系列-半封閉內側可打開

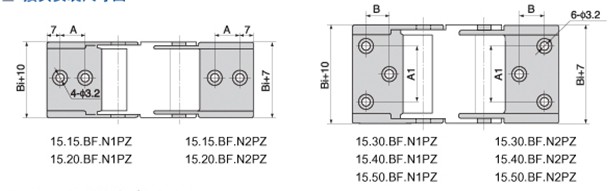

接頭尺寸
內高 |
內寬 |
外高 |
外寬 |
彎曲半徑（R) |
打開方式 |
對應機頭孔距 |
15 |
15 |
20 |
23 |
28,38,48 |
半封閉內側可打開 |
A=8 |
15 |
20 |
20 |
29 |
A=8 |
||
15 |
30 |
20 |
39 |
A1=22 B=9.2 |
||
15 |
40 |
20 |
49 |
A1-31.8 B=7.5 |
||
15 |
50 |
20 |
59 |
A1=41.8 B=7.5 |

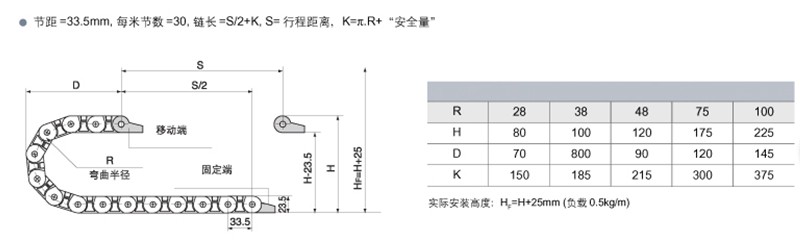

18系列-半封閉內側可打開
接頭尺寸：
內高 |
內寬 |
外高 |
外寬 |
彎曲半徑（R) |
打開方式 |
對應接頭孔距 |
18 |
18 |
23.5 |
28 |
28,38,48,75,100 |
半封閉內側可打開 |
A1=14，A2=9.5 |
18 |
25 |
23.5 |
35 |
A3=19.2，A4=13.6，B3=10，B4=10 |
||
18 |
37 |
23.5 |
47 |
A3=29，A4=25，B3=11，B4=11 |
||
18 |
50 |
23.5 |
60 |
A3=34.8，A4=34.8，B3=7.5，B4=7.5 |
18系列還有不可打開型和外側打開型！

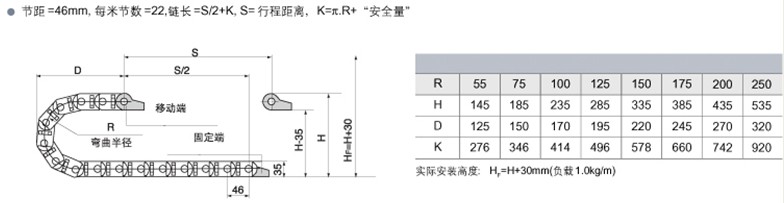

25系列-兩測可打開

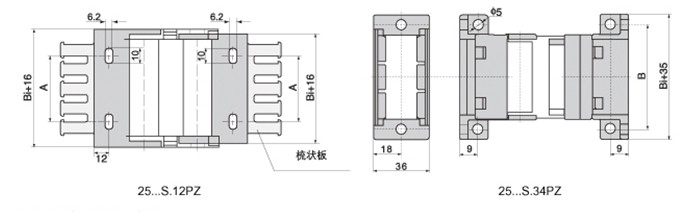

端頭尺寸
| 內高 | 內寬 | 外高 | 外寬 | 彎曲半徑（R) | 打開方式 |
對應接頭孔距 |
25 |
25 |
35 |
38 |
55，75，100，125，150，175，200，250 |
雙側可打開型 |
A=16 |
25 |
38 |
35 |
51 |
A=26 |
||
25 |
57 |
35 |
71 |
A=45 |
||
25 |
77 |
35 |
91 |
A=62 |
