滾珠絲杠的預壓扭矩

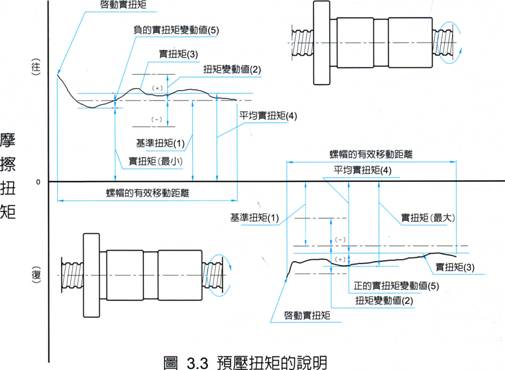

轉動有預壓的滾珠絲杠時，產生的預壓扭矩用如圖3．3所示。
而預壓扭矩的變動率的容許范圍大致上是以JIS規格為基準的，如表3．5所示。
1.預壓
為了消除絲杠的間隙或者增大絲杠的剛性要將一組大一號的鋼珠(約2μ)裝入螺帽內，或者使用在絲杠軸向互相施予移位的兩個螺帽產生拉或者壓的內部的作用力。從而達到預壓效果。
2. 預壓動扭矩
預壓動扭矩就是將預壓力加到滾珠絲杠后，在外部沒有負載的情況下，連續轉動絲杠或者螺母所需的扭矩。
3. 基準扭矩
作為目標所設定的預壓動扭矩 如圖：3．3(1)
4. 扭矩變動率
相對于基準扭矩的變動值的比率
5.扭矩變動值
作為目標所設定的預壓動扭矩的變動值，取相對于基準扭矩的正或負值。
6.實扭矩
滾珠絲杠的實測預壓動扭矩值。
7.平均實扭矩
螺紋部有效長度內，使螺母做往復運動所測得的實扭矩的最大值與最小值的算術平均數
8.實扭矩變動值
螺紋部有效長度內，使螺母做往復運動所測得的最大變動值。最小值取相對于實扭矩的正或負值。
9. 實扭矩變動率
相對于平均實扭矩的實扭矩的變動值的比率

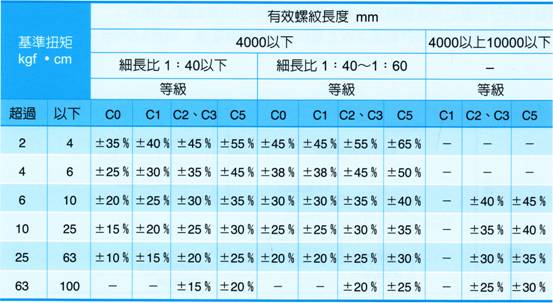

滾珠絲杠扭矩變動率的容許范圍
備註：
1．細長比就是以螺桿軸的螺紋部長度除螺桿軸外徑所得的值謂之。
2．基準扭矩2 kgf．cm以下，依規格另行管理。
預壓滾珠螺桿的基準扭矩Tp(kgf．cm)的計算式如下所示。
滾珠絲杠的預壓扭矩測定
測定條件

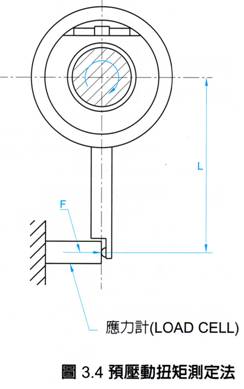

預壓動扭 (Tp)是以下述的測定條件加固3．4所示之方法，轉動螺桿軸後，測定為使螺帽不跟著一起轉動所需之力(F)再將(F)的測定值乘力臂長(L)，所得之積即為Tp。
Tp=F.L
測定條件
(])測定時是以不附刮刷器的狀態下施行。
(2)測定回轉數為P00 rpm。
(3)使用的潤滑油黏度依據JSK2001(工業用潤滑油黏度分類)的規定，以ISO VG68為基準。
滾珠絲杠軸向負荷
1.挫屈負荷

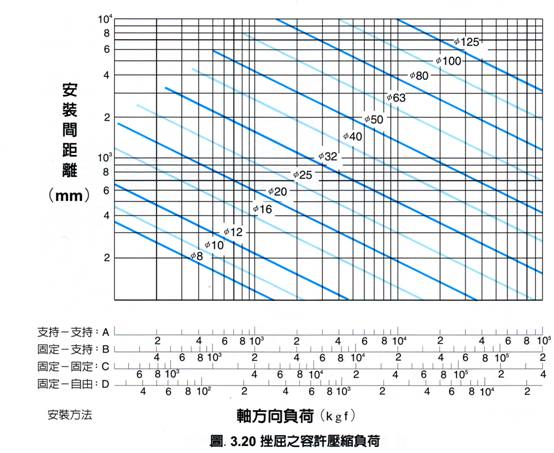

因壓縮負荷的作用，必須驗算其對螺桿軸之挫屈的安全性。圖3．20乃是挫屈容許壓縮負荷依螺桿外徑別，而整理繪成之圖表。 (螺桿軸外徑725mm以上時，請依右式計算
0)容許軸方向負荷之刻度，依滾珠螺桿的支持方法加以選定。
2.容許拉伸壓縮負荷
安裝的距離比較短的時候，請針對與安裝方法無關的下列兩項進行驗算。
相當於螺桿軸之降伏應力的容許拉伸壓縮負荷(下式)
滾珠溝槽部之容許負荷。
在此
容許拉伸壓縮應力(kgf／mm。) A：螺桿軸牙底直徑之斷面積(mm。) dr：螺桿軸牙底直徑
支持一支持 m：5．7 (N=1)
固定一支持 m：70．2(N=2)
固定一固定 m：20．3(N=4)
固定一自由 m：P．3 (N=1／4)
