滾珠絲杠的軸向負荷計算



滾珠絲杠軸向負荷

1.挫屈負荷

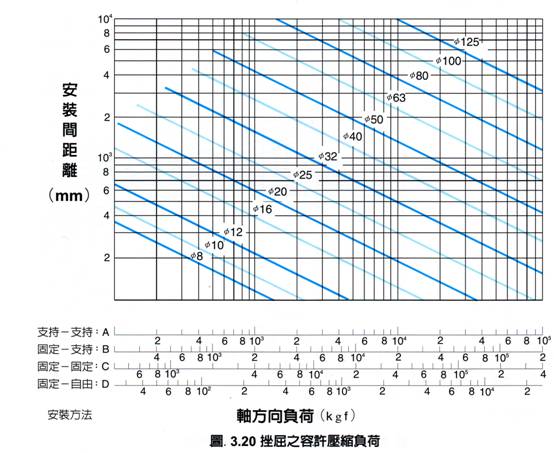

因為壓縮負荷的作用,必須驗證其對螺桿軸的挫屈安全性。圖3.20是挫屈容許壓縮負荷根據螺桿外徑的大小而整理繪制成的圖表。  (螺桿軸外徑在125mm以上時,請依據公

式①計算)容許軸向負荷的刻度,依據螺桿的支持方法加以選定。


fuhe1


        公式①


支持一支持  m:5.7  (N=1)


固定一支持  m:70.2(N=2)


固定一固定  m:20.3(N=4)


固定一自由  m:P.3  (N=1/4)



2.容許拉伸壓縮負荷


安裝距離比較短時,安裝方式的差異影響較小,需由另外兩種方法檢驗。


⑴螺桿軸之降伏應力的容許拉伸壓縮負荷(下式)


滾珠溝槽部之容許負荷。


fuhe2


在此


fuhe3容許拉伸壓縮應力(kgf/mm。) A:螺桿軸牙底直徑之?dāng)嗝娣e(mm。) dr:螺桿軸牙底直徑


⑵滾珠溝槽部的容許負荷


即使滾珠絲杠的使用頻率很低且速度很慢,選用時也必須使最大負荷遠小于滾珠絲杠的基本額定靜負荷的值。

基本額定靜負荷C0的定義:

某軸向靜止負荷,使承受此負荷最大應力的溝槽與鋼珠的接觸點(包括螺帽與螺桿軸)的永久變形量和鋼珠本身永久變形量的總和達到鋼珠直徑的0.01%時,則此負荷為基本

額定靜負荷。

最大容許負荷計算:


Fmax=C0/fs


在此fs:靜容許負荷系數


普通的運轉時………………1.2-2


有震動的運轉時…………….1.5-3



fuhe4
