微型直線導軌特點：

1.體積小輕量化，特別適合小型設備使用。 2.滑塊，滑軌材質為不銹鋼。 3.采用歌德型四點接觸設計，可承受各個方向的負荷，具備剛性強，精度高等特性。 4.有鋼珠保持架設計，具備互換性。

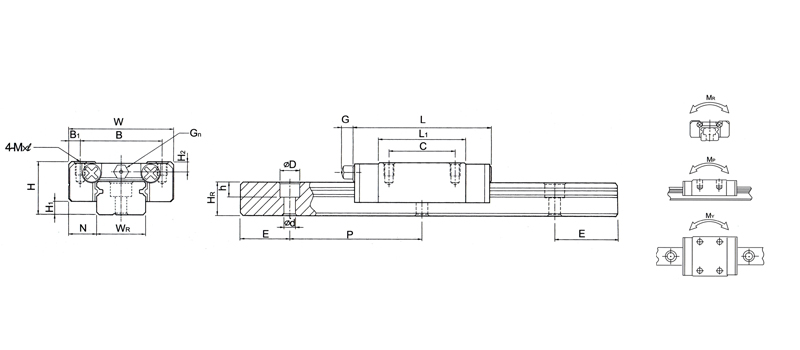

MGN標準型

型號	組件	滑塊尺寸（mm)												滑軌尺寸（mm)							滑軌固	基本動額	基本靜額	容許力矩			重量
	（mm)																				螺栓尺	定載荷	定載荷	MR	MP	MY	滑塊	滑軌
	H	H1	N	W	B	B1	C	L1	L	G	Gn	Mxl	H2	WR	HR	D	h	d	P	E	(mm）	C（kgf)	C0（kgf)	kgf-m	kgf-m	kgf-m	g	Kg/m
MGN7C	8	1.5	5	17	12	2.5	8	13.5	22.5	-	∮1.2	M2x2.5	1.5	7	4.8	4.2	2.3	2.4	15	5	M2x6	100	127	0.48	0.29	0.29	10	0.22
MGN7H							13	21.8	30.8													140	200	0.78	0.49	0.49	15
MGN9C	10	2	5.5	20	15	2.5	10	18.9	28.9	-	∮1.2	M3x3	1.8	9	6.5	6	4	3.5	20	7.5	M3x8	190	260	1.2	0.75	0.75	16	0.38
MGN9H							16	29.9	39.9													260	410	2	1.9	1.9	26
MGN12C	13	3	7.5	27	20	3.5	15	21.7	34.7	-	∮1.4	M3x3.5	2.5	12	8	6	5	3.5	25	10	M3x8	290	400	2.6	1.4	1.4	34	0.65
MGN12H							20	32.4	45.4													380	600	3.9	3.7	3.7	54
MGN15C	16	4	8.5	32	25	3.5	20	26.7	42.1	4.5	M3	M3x4	3.0	15	10	6	4.5	3.5	40	15	M3x10	470	570	4.6	2.2	2.2	59	1.06
MGN15H							25	43.4	58.8													650	930	7.5	5.9	5.9	92

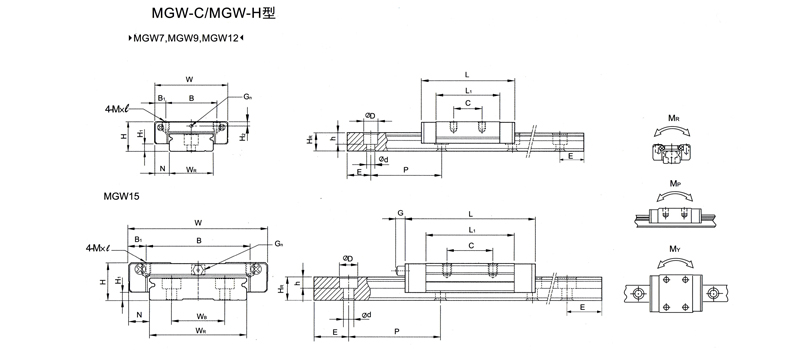

MGW加寬型

型號	組件	滑塊尺寸（mm)												滑軌尺寸（mm)							滑軌固	基本動額	基本靜額	容許力矩			重量
	（mm)																				螺栓尺	定載荷	定載荷	MR	MP	MY	滑塊	滑軌
	H	H1	N	W	B	B1	C	L1	L	G	Gn	Mxl	H2	WR	HR	D	h	d	P	E	(mm）	C（kgf)	C0（kgf)	kgf-m	kgf-m	kgf-m	g	Kg/m
MGW7C	9	1.9	5.5	25	19	3	10	21	31.2	-	∮1.2	M3x3	1.85	14	5.2	6.0	3.20	3.5	30	10	M3x6	140	210	1.6	0.73	0.73	20	0.51
MGW7H							19	30.8	41.0													180	320	2.39	1.58	1.58	29
MGW9C	12	2.9	6	30	21 23	4.5 3.5	12	27.5	39.3	-	∮1.4	M3x3	2.40	18	7	6	4.50	3.5	30	10	M3x8	280	420	4.09	1.93	1.93	40	0.91
MGW9H							24	38.5	50.7													350	600	5.56	3.47	3.47	57
MGW12C	14	3.4	8	40	28	6	15	31.3	46.1	-	∮1.4	M3x3.6	2.80	24	8.5	8	4.50	4.5	40	15	M4x8	400	570	7.17	2.83	2.83	71	1.49
MGW12H							28	45.6	60.4													520	840	10.47	5.85	5.85	103
MGW15C	16	3.4	9	60	45	7.5	20	38	54.8	5.2	M3	M4x4.2	3.20	42	9.5	8	4.50	4.5	40	15	M4x10	690	940	20.32	5.78	5.78	143	2.86
MGW15H							35	57	73.8													910	1410	30.48	12.5	12.5	215

加寬型微型導軌特點與使用

1.加寬導軌設計大幅提升力矩和負荷能力，可單根使用。

2.哥德式四點接觸設計，可承受各種方向的負荷并具有高剛性的特點。

3.滑塊裝有微型保持鋼絲，取下滑塊鋼珠不會脫落。

4.滑軌，滑塊及所有金屬配件均采用不銹鋼材質，具有抗腐蝕特性。

主要用于:半導體制造設備，印刷電路版IC組裝設備，醫(yī)療設備，機械手臂，精密量測儀器，辦公室自動化設備，小型直線滑動裝置
