旋切槽彈性聯軸器特點：1.一體成型的金屬2.零回轉間隙3.彈性作用補償徑向，角向，軸向偏差4.高彈性角向誤差補償大5.定位螺絲固定6.鋁合金和不銹鋼材質
應用：主要應用于編碼器

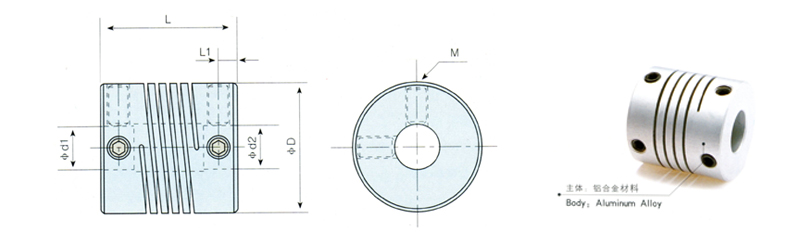

外形尺寸 |
||||||
型號 |
軸徑 |
∮D |
L |
L1 |
M |
扭緊力矩 |
∮d1∮d2 |
(mm) |
(mm) |
(mm) |
（N.m) |
||
LD-075 |
3-6.35 |
19.1 |
19.1 |
2.55 |
M3 |
0.7 |
LD-100 |
5-10.0 |
25.4 |
25.4 |
3.55 |
M4 |
1.7 |
LD-112 |
6-12.7 |
28.6 |
28.6 |
3.6 |
M5 |
1.7 |
LD-150 |
8-15.0 |
38.1 |
38.1 |
4.15 |
M5 |
3.8 |
LD-200 |
12-19.0 |
50.8 |
50.8 |
5.25 |
M6 |
4 |
技術參數 |
|||||||||
型號 |
額定扭矩 |
最大扭矩 |
最高轉速 |
慣性力矩 |
靜態扭矩剛性 |
徑向偏差 |
角向偏差 |
軸向偏差 |
重量 |
（N.m) |
（N.m) |
（rpm) |
kg.㎡ |
(N.m/rad) |
(mm) |
(℃） |
（mm) |
(g) |
|
LD-075 |
0.5 |
1 |
8000 |
9.0X10-7 |
110 |
0.1 |
2 |
±0.15 |
14 |
LD-100 |
1.4 |
2.8 |
6000 |
2.6X10-6 |
170 |
0.1 |
2 |
±0.15 |
34 |
LD-112 |
1.6 |
3.2 |
5000 |
8.9X10-6 |
260 |
0.1 |
2 |
±0.15 |
48 |
LD-150 |
4.2 |
8.4 |
4500 |
3.2X10-5 |
330 |
0.1 |
2 |
±0.15 |
96 |
LD-200 |
9.0 |
18 |
4500 |
9.8X10-5 |
560 |
0.1 |
2 |
±0.15 |
140 |
