滾珠螺桿支座的安裝順序:

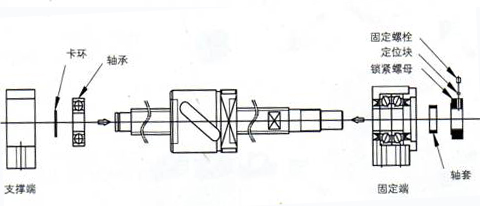

絲杠支撐在滾珠絲杠上的安裝
(1)把固定側支座組裝到滾珠螺桿上
支座已經調整好軸承的預壓,請不要分解。 滾珠螺桿推入支座時,應注意油封的氈圈部分不被折疊。
(2)滾珠螺桿插入到支座后放入軸環,鎖緊并調整螺母,然后把定位銷放入螺母中并裝上鎖緊螺栓。為防止螺母的松動可以涂抹膠粘劑來結合。
(3)在滾珠螺桿上安裝支架
4)支持側支座的滾珠軸承安裝到滾珠螺桿上,固定卡環后組裝到支座上。

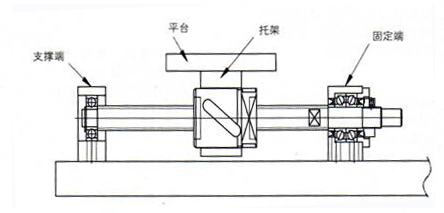

工作臺或機座上的安裝
(1)滾珠螺桿的支架上組裝工作臺
(2)固定側支座預裝到設計好的基座位置上。(Pre-Assembling)
以固定側為基準時,應在螺母的外徑和工作臺或托架內徑處留有一定的間隙。
以工作臺為基準時,調整角形元件的高度,如果是法蘭型還需在外徑和結合處的內徑部留有一定的間隙。
(3)支持側支座與滾珠螺桿組裝之后,預裝到設計的基座位置上。

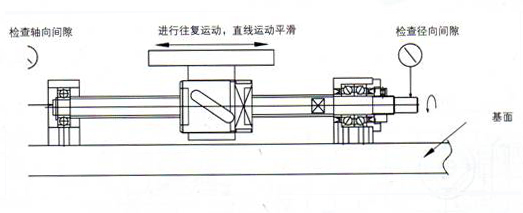

旋轉軸精確度及裝配
(1)把滾珠螺桿上裝好的桌臺移動到軸的中心方向來對齊軸心,再向固定側方向做往返運動對直線運動進行調節。
(2)用千分表(dial gauge)測定滾珠螺桿旋轉軸末端的晃動和軸方向公差,以支架和桌臺,固定側支座,支持側支座的順序完成與基座的固定。

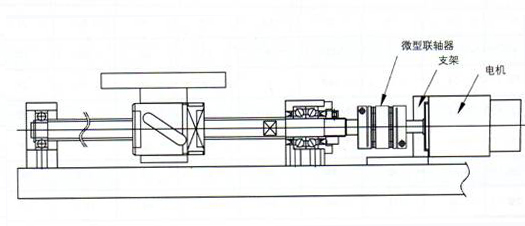

驅動馬達的安裝
(1)馬達支架對齊滾珠螺桿的軸中心后正確安裝到基座上。
(2)把聯軸器連接到馬達和固定側的軸
馬達支架和聯軸器的安裝狀態會直接影響到桌臺的位置,因此安裝時應特別注意。
(3)低速驅動馬達,使之充分試運行的同時確認軸中心的精度(準確度)。
|
